Einige restaurierte Geräte

zu Beginn etwas moderneres - aber auch schon wieder über 20 Jahre alt...



AKAI AM59 Verstärker

AKAI AM59 Verstärker - da fehlt doch was ?



Jahrelanger Dauerbetrieb hat seine Spuren hinterlassen - optisch, mechanisch und elektrisch....

Ersatzteil - Nachbau

Ersatzteil - Anfertigung Poti-Achse



Auch bei moderneren Geräten mangelt es manchmal an verfügbaren Erstzteilen - aus Messing und Pertinax sowie zwei neuen Potentiometern entsteht ein neuer Einsteller für die Bässe - passend auf den originalen Drehknopf.

"Do basst nix mehr" oder so...

"Do basst nix mehr" oder so





Moderne Elektronik

Moderne Elektronik - die Endstufe in der Mitte



Auch hier lassen sich Fehler finden - und beheben - ein solider und halbwegs überschaubarer Aufbau machen es möglich.

und die Mühe hat sich gelohnt

und die Mühe hat sich gelohnt



der dicke AKAI spielt wieder wie vor 20 Jahren !

Blaupunkt Riviera

Blaupunkt Riviera von 1957



Nach Jahrzehnten "Dienst" in Omas Küche ist mal eine große Inspektion nötig, der Blaupunkt gibt nur noch leise Geräusche von sich.



nach der Instandsetzung

nach der Instandsetzung



Äußerlich sehr gut gepflegt - die Überarbeitung des Chassis und ein paar neue Röhren haben Wunder gewirkt

na sowas !

na sowas !



Ein äußerlich ganz ordentliches Radio birgt auch mal Überraschungen - dieser Grundig wurde nach seinem ersten Leben seiner Lautsprecher und seiner Röhren beraubt - vermutlich nach einem misslungenen Reparaturversuch, wie einige Basteleien vermuten lassen.





Chassis ausgebaut

Chassis ausgebaut auf der Werkbank

zur Reparatur und Reinigung teilweise zerlegt





Grundig 2012W spielbereit

Grundig 2012 W von 1952 - nun spielt er wieder



Ausgestattet mit originalen Grundig Lautsprechern, die sich im Lager fanden, für sein Alter fast ein kleines Klangwunder - da macht die Arbeit wirklich Spaß !



Nordmende Traviata

Nordmende Traviata 58 im Ursprungszustand



Baujahr 1957 / 58

Baujahr 1957 / 58

 Sicher ein ehemaliges Küchenradio, konserviert durch eine Fett- und Staubschicht



Lackschicht

Die "Lackierung" vorher



Stunden später...

Stunden später...





Etwas "Patina" sollte bewusst erhalten bleiben - diese wurde nur freigelegt. Ein Radio mit 55 Jahren auf dem Buckel muss ja nicht nagelneu aussehen. Die Technik wurde komplett überarbeitet und funktioniert wieder tadellos. Das Gerät steht nun zum Verkauf - siehe gebrauchte Geräte.

Philips Saturn

Philips Saturn 653 -4E/3D von 1955/56



Ein Kundengerät und zugleich ein Spitzengerät mit vier ( ! ) Endröhren in sog. eisenloser Endstufe - Der Verstärker ist zweikanalig ausgelegt, für die hohen und die tiefen Töne je ein eigener Kanal und eigener Lautsprecher - lange, bevor die Zweikanaltechnik in Form von Stereo Einzug hielt.



Magisches Auge

Da gehört auch ein neues "Auge" dazu !



Innenleben

Blick ins Innere - vor der Überarbeitung



Die Endstufe wurde mit 2x EL84 und 2x UL41 realisiert - sehr exotisch, aber bei Philips nicht unüblich. Später gab es dafür die EL86, in Philips-Fernsehern wie dem Leonardo Vollautomatik wurden auch PCL82 mit PL84 zusammengeschaltet - vielleicht etwas verwunderlich - aber es funktionierte, und nicht schlecht !

Nachteilig ist, dass die Röhren sehr empfindlich auf Gitterströme reagieren, diese entstehen bei den UL41 durch lange Benutzung - und natürlich schlechte Kondensatoren. Aber der nicht unerhebliche Reparaturaufwand hat sich wirklich gelohnt - dieses Gerät hätte ich auch gern behalten... :-)

Pioneer SX1500TD

Pioneer Receiver SX1500 TD von 1971



Ein klassisches HiFI-Gerät aus den 70ern, in hochwertiger Optik mit Holz und Aluminium - die technischen Daten brauchen sich auch heute nicht zu Verstecken - ganz im Gegenteil - z.B. 2x 70 Watt an 4 Ohm sind mehr als genug !



Skala mit neuen Lampen

Skala mit erneuerter Beleuchtung

Pioneer SX-6000

Pioneer Receiver SX6000



Wenn ich schon dabei bin, hier der "Bruder" des SX1500, der SX6000.

Ein sehr schönes, gepflegtes Gerät, welches mit überschaubarem Aufwand wieder herzustellen war !




SABA Freiburg

SABA Freiburg Automatic 7 - 1956 / 57



Ein SABA Freiburg ist ein kleines technisches Wunderwerk - neben hervorragendem Klang, sehr guter Empfangsleistung und verschiedenen technischen Feinheiten bietet er einen Motorsuchlauf mit Scharfabstimmung. Der Suchlauf ist per Hebel am Gerät unten sowie über die Kabelfernbedienung zu Starten.





SABA Chassis

SABA Freiburg Chassis von unten



Dank der vielen technischen Funktionen gestaltet sich auch das Innenleben umfangreich, allein den Suchlauf instandzusetzen, hat sicher schon einige Haare grau werden oder ganz ausfallen lassen.

Aber das Ergebnis einer erfolgreichen Reparatur ist dann doch sehens- und hörenswert !

Siemens 6S Ela 2796 - ca. 1966



Viele Röhrenverstärker arbeiten mit wenigen Watt Ausgangsleistung erstaunlich gut - und vollkommen zufriedenstellend. Wenn dann doch mal etwas mehr nötig war, für große Hallen, Stadien, Schulen usw. boten Firmen wie z.B. Siemens, Telefunken oder Philips auch entsprechend "dicke Brummer" an. Diese Ela-Endstufe (ELA = Elektroakustik) von Siemens ist mit etwa 36kg ein Schwergewicht, Nennleistung 250 Watt an 40 Ohm bei 100V Klemmenspannung.





Da die Endröhren an ihrer Leistungsgrenze betrieben werden, unterliegen diese recht hohem Verschleiß, zumindest dann, wenn die volle Ausgangsleistung gefordert wird, wie dies früher oft üblich war. Mit vielen "modernen" EL34-Röhren kann es hier Probleme geben, denn die EL34 sollte eigentlich 800V Anodenspannung aushalten - was Nachfertigungen nicht immer abkönnen. Guter Ersatz kann dann recht teuer werden.





Die Endstufen ermöglichen es, den Ruhestrom für jede Endröhre getrennt einzustellen, ein umständliches Selektieren der EL34 ist also nicht nötig, wenn die Qualität der Röhren passt. Außerdem hat jede EL34 ihre eigene Katodensicherung - wenn´s mal knallt, passiert zumindest nichts weiter.







London City Gitarrenverstärker

London City Gitarrenverstärker



"Topteil" mit 4x EL34 im Gegentakt

"Topteil" mit 4x EL34 im Gegentakt



und 3x ECC83

und 3x ECC83



Der London City wurde als Bausatz verkauft und ist den verbreiteten Marshall-Verstärkern aus den 60er / 70er Jahren nachempfunden.

Dank sauberer Arbeit des Erbauers war lediglich die elektrische Sicherheit zu beanstanden - ein nicht seltenes, nicht zu unterschätzendes Problem !

Mit moderner Netzbuchse und neuer Leitung nun aber wieder voll bühnentauglich !

Siemens Kleinsuper A7

Siemens Kleinsuper A7



Dieser Siemens Kleinsuper A7 wurde zwischen 1957 und 1959 hergestellt,  in dem kleinen Gehäuse sind fünf Röhren untergebracht, Empfangsbereiche sind UKW und Mittelwelle.

wenig Platz für 5AM / 9FM - Kreise

wenig Platz für 5AM / 9FM - Kreise

Chassis

Chassis



Dieser Siemens A7 ist inzwischen restauriert und hat ein neues Zuhause bei einer netten Kundin gefunden !

Quad 33 Vorstufe

Quad 33 Vorstufe



Quad 33 Transistorvorverstärker - made in England, repariert und überholt für einen guten Freund, der mir auch gerne mal einen Gefallen tut...

Quad 303 Endstufe

Quad 303 Endstufe

und hier die zum Vorverstärker passende Endstufe. Beide Geräte entstanden anfang der 70er Jahre und lassen sich sehr gut reparieren - dank ordentlichem, übersichtlichem Aufbau !

Revox B750 MK II

Revox B750 MK II



Auch bei diesem Gerät  ist übersichtlicher Aufbau sehr von Vorteil, die Baugruppen sind steckbar, ebenso wie die Leitungsverbindungen. Bei solch einem komplexen Innenleben eine erhebliche Erleichterung bei Reparatur und Überholung !  Hergestellt wurde es mehrere Jahre lang - etwa von 1978 - 1982.

Yamaha M4

Yamaha M4



Die Yamaha M4 aus japanischer Produktion ist eine Transistorendstufe mit richtig Dampf - angegeben sind 2x 135W Nennleistung - sicher keine Übertreibung, wenn man sich Netztrafo und die beiden Endstufenblöcke genauer anschaut. Hergestellt wurde das Schwergewicht auch Anfang der 80er Jahre.

Siemens 6S Ela 2805

Siemens 6S Ela 2805



Viel Leistung kann man auch ohne Transistoren erzeugen - die Siemens Ela - Endstufe 2805 von 1964 macht auch ihre 100 Watt Nennleistung - allerdings nur einkanalig, also Mono. Für Stereo ist dann noch ein zweites Gerät notwendig !

Die vier Endröhren EL34 arbeiten mit 715V Anodenspannung und sind gut überdimensioniert - rein theoretisch würden 2 Stück reichen, allerdings dann ohne Reserve und dann mit weit geringererer Lebenserwartung.



Siemens 2805

Siemens 2805

Grundig Stereo Concert-Boy 1000

Grundig Stereo Concert-Boy 1000



Dieser Stereo-Concert-Boy 1000 der Firma Grundig wurde von 1972 bis 1974 hergestellt - hier in Top-Zustand und mit echt tollem Klang !

Schaub-Lorenz Touring

Schaub-Lorenz Touring

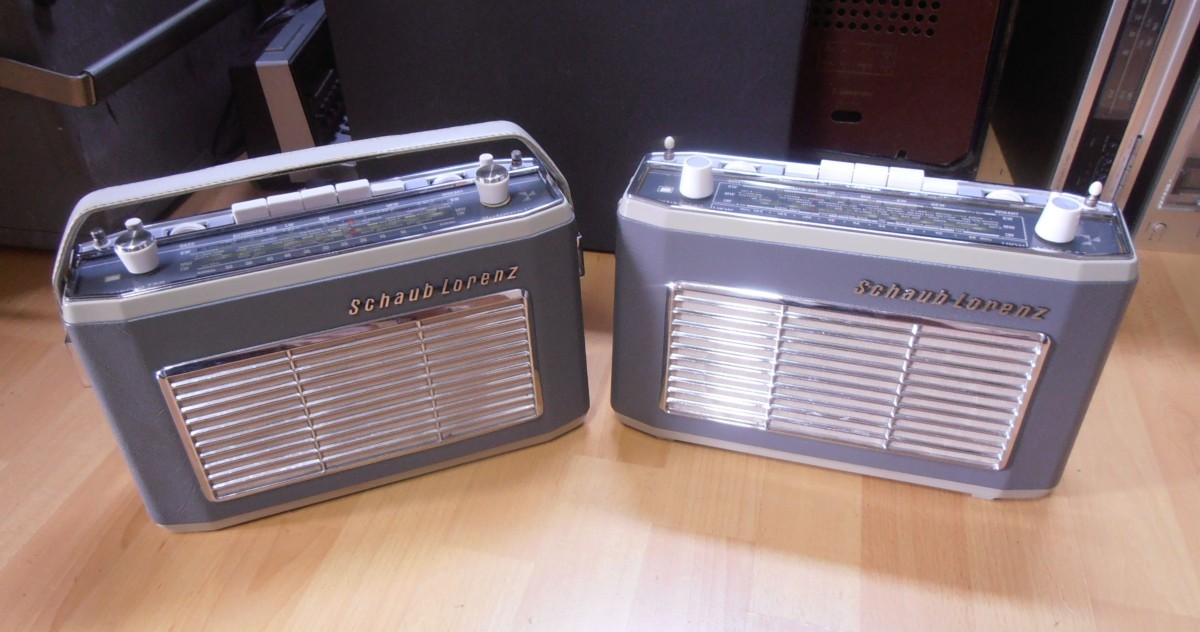

Diese beiden Schaub-Lorenz Touring T40 und T50 aus den Baujahren 1963 bis 1965 eines geduldigen Kunden sehen wieder aus wie neu - die Arbeiten hatten es jedoch in sich, sowohl an der Elektronik, der Mechanik und am Gehäuse gab es einiges zu Tun - hier steckt richtig viel Arbeit drin !
